ACFL3432 DDR4 缓存 UDP 传输实验说明

配套工程：ACFL3432_UDP\acfl3432_udp_ddr4 工程环境：Vivado 2026.1 目标器件：xcsu200p-sbva1024-2-e 文档版本：V1.1

acfl3432_udp_ddr4.zip

1. 实验目的

本实验使用 SU200P 开发板和 ACFL3432 双通道高速 ADC 模块完成以下内容：

1. 通过 SPI 初始化 CM3432，并由 FPGA 向模块提供 250 MHz 差分采样时钟；
2. 通过 UDP 命令设置采集通道、采集字节数、抽取系数和 ADC 寄存器；
3. 将单通道、双通道或测试斜坡数据写入板载 DDR4；
4. 采集结束后从 DDR4 读回数据，并通过 ETH2千兆以太网以 UDP 数据报发送到电脑；
5. 使用网络抓包和上位机波形检查传输完整性与板级采集结果。

本工程为纯 FPGA 逻辑设计。数据为先完成指定长度的采集与 DDR4 缓存，再开始 UDP 发送。

2. 实验平台与工程文件

2.1 硬件和软件

实验需要准备以下设备：

• SU200P 开发板及配套电源；
• ACFL3432 双通道 14 位 250 MSPS ADC 模块；
• JTAG 下载器；
• 千兆网线和带千兆网口的电脑；
• 信号发生器和同轴连接线；
• Vivado 2026.1；
• UDP测试上位机。

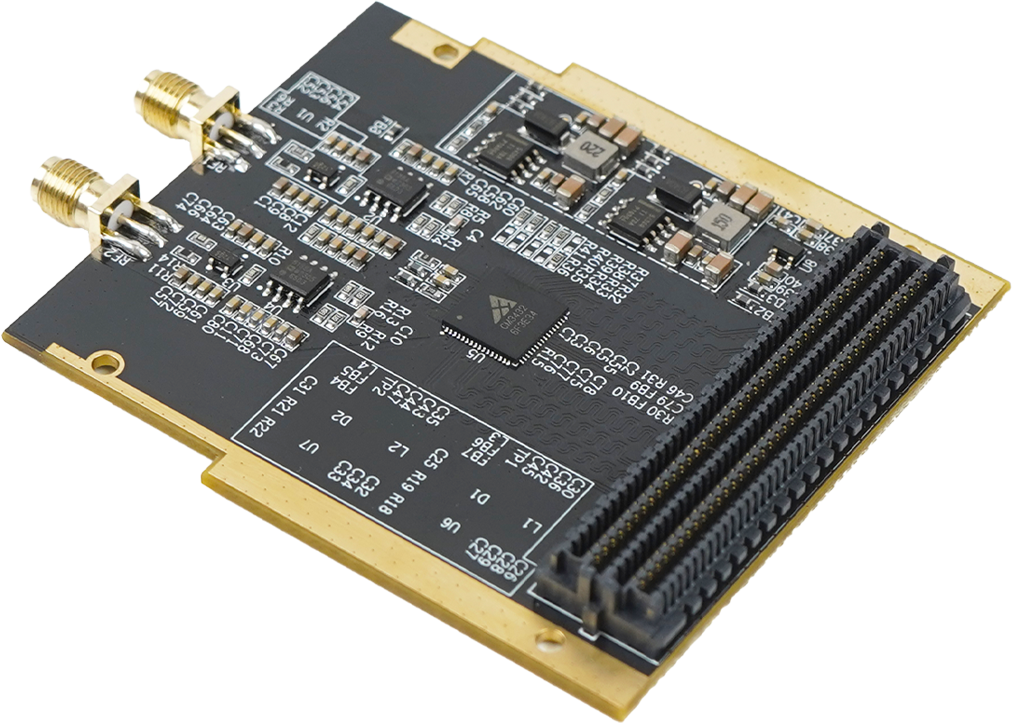

<kbd>ACFL3432 模块实物图</kbd>

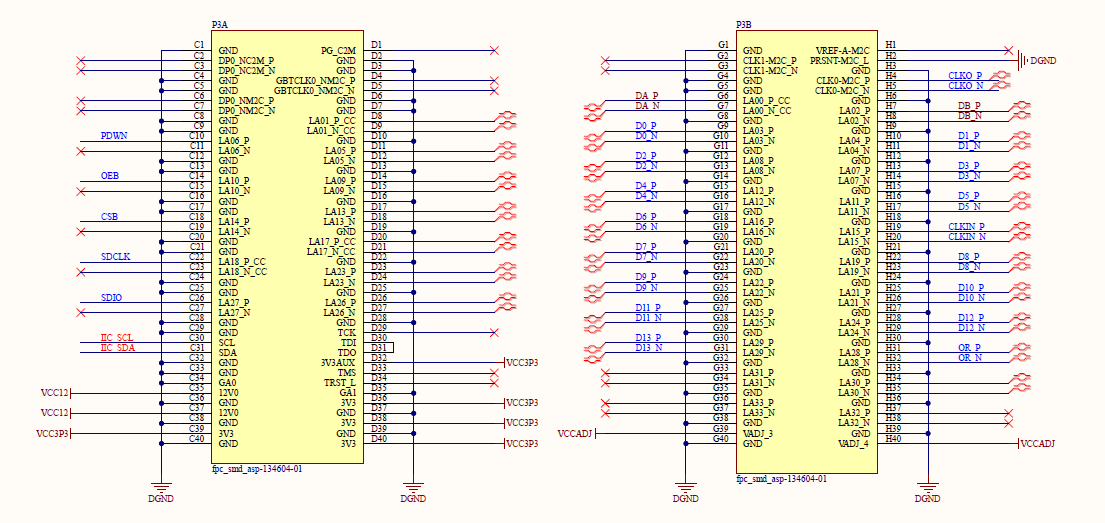

ACFL3432 通过 FMC_LPC 接口与 FPGA 连接。模块的两路模拟输入、差分采样时钟、返回 DCO、14 位差分数据和 SPI 配置信号均从该接口引出。

<kbd>ACFL3432 模块 FMC_LPC 接口</kbd>

2.2 主要工程文件

<samp>工程文件说明</samp>

fmc_lpc_user.xdc 是本工程的板卡专用约束。不可直接用于其他 Zynq 开发板的 FMC 管脚表；修改子卡、插槽或 VADJ 后，应重新核对 P/N 管脚、电平标准和相对 DCO 时序。

3. 系统结构与关键配置

3.1 数据通路

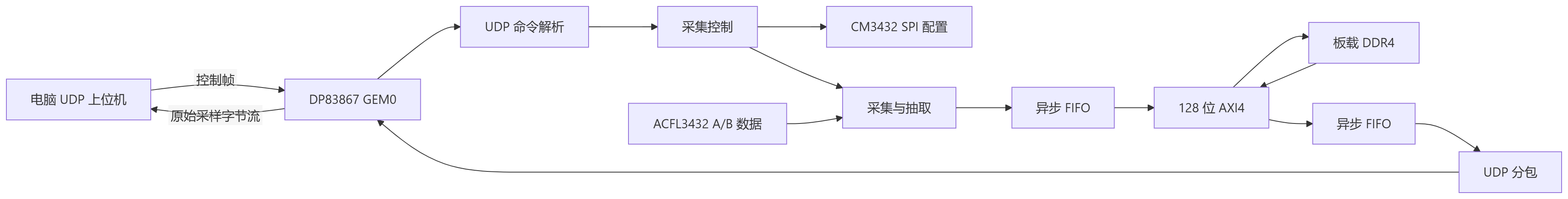

<kbd>ACFL3432 DDR4 缓存 UDP 传输结构</kbd>

控制命令从 ETH2的接收时钟域进入。采样数据由 ACFL3432 返回的 DCO 驱动，在采样时钟域完成通道选择和 128 位打包，经异步 FIFO 进入 DDR4 用户时钟域。全部数据写入 DDR4 并收到最后一个成功的 AXI 写响应后，工程才从地址 0 开始读回；随后通过第二个异步 FIFO 送入 125 MHz GMII 域并发往电脑。

3.2 DDR4 和时钟参数

<samp>关键 IP 参数</samp>

DDR4 IP 的参数负责匹配板载存储器，capture_axi.v 负责组织实际的写入和读回。当前设计从 DDR4 地址 0 开始使用，最大命令长度为 0x40000000 字节。实际调试应从 16 KiB 或更小的数据量开始，不要直接进行 1 GiB 采集。

3.3 ADC 初始化和数据格式

上电后，acfl_spi_config.v 依次写入以下寄存器，然后执行 0x00FF = 0x01 使配置生效：

CM3432 是 14 位 ADC，原始补码的有效位为 bit 13:0，其中 bit 13 是符号位。当前 acfl_capture.v 使用 {2'b0, adc_a} 或 {2'b0, adc_b} 将原始码装入 16 位小端容器，因此传输字的 bit 15:14 固定为 0。这里传输的是零扩展后的 14 位原始码，并不是已经完成符号扩展的标准 16 位补码。

如果工程要直接输出标准 16 位补码，RTL 应改为 {{2{adc_a[13]}}, adc_a} 和 {{2{adc_b[13]}}, adc_b}，使负数的 bit 15:14 都复制原始符号位。现有工程未采用这种格式，因此上位机必须先保留低 14 位，再根据 bit 13 手动符号扩展。

双通道模式按 A低字节、A高字节、B低字节、B高字节 排列。现有数据格式可按以下方式解析：

raw = low_byte | (high_byte << 8)
raw = raw & 0x3FFF
if raw & 0x2000:
    raw = raw - 0x4000

工程包含 FPGA 内部递增斜坡测试数据，位于 acfl_capture.v。该模块中的 ramp[13:0] 在采样时钟域递增；当通道选择为 0 时，wire [15:0] a = {2'b0, (ch == 0 ? ramp : adc_a)} 选择斜坡值代替 A 通道输入。通道 0 适合先检查 DDR4、UDP 和电脑接收程序，不依赖模拟输入是否正确。

4. UDP 命令与采样数据

4.1 网络参数

<samp>默认网络参数</samp>

FPGA 逻辑不实现 ARP 应答。电脑网卡设为静态地址后，还需要以管理员身份为 FPGA 添加静态项。将命令中的网卡名称“以太网”替换为电脑实际显示的名称：

netsh interface ipv4 add neighbors "以太网" 192.168.0.2 00-0a-35-01-fe-c0

上位机必须保持发送命令时使用的 UDP socket 打开。FPGA 会把采样数据返回到该命令报文的源 MAC、源 IP 和源端口，而不是固定返回到某个电脑端口。

4.2 控制帧格式

每条命令固定为 8 字节：

55 A5 CMD D3 D2 D1 D0 F0

CMD 为命令号，D3..D0 组成 32 位大端参数。一个 UDP 数据报中可以依次放置多条完整命令；不要把同一条 8 字节命令拆到两个 UDP 数据报中。

<samp>命令说明</samp>

当输入 DCO 为 250 MHz 时，理论数据选取速率为：

<p align="center"><strong>f_select = 250 MHz ÷ (divider + 1)</strong></p>

该式只表示采样数据的抽取节拍，不代表当前工程已经通过 250 MHz 的实现时序和板级数据正确性验证。

4.3 双通道 4K 点命令示例

双通道每个采样点组占 4 字节。若每通道采集 4096 点，总字节数为：

<p align="center"><strong>4096 × 2 字节 × 2 通道 = 16384 字节 = 0x00004000</strong></p>

基础测试可按以下顺序发送命令。建议把五条命令连续放在同一个 40 字节 UDP 数据报中，并把开始命令放在最后：

55 A5 01 00 00 00 03 F0    # 双通道
55 A5 02 00 00 40 00 F0    # 总字节数 16384
55 A5 03 00 00 00 18 F0    # divider = 24，有效选取速率约 10 MSPS
55 A5 04 00 00 14 05 F0    # 保持补码输出格式
55 A5 00 00 00 00 00 F0    # 开始采集

在 250 MHz DCO 下，divider=24 对应约 10 MSPS 的有效数据选取速率。4096 点覆盖约 409.6 μs，便于同时观察 10 kHz 和 20 kHz 输入波形。

采集完成后，FPGA 发送不带私有包头的原始字节流。单个 UDP 有效载荷最大为 1472 字节，因此 16384 字节应收到 12 个 UDP 数据报：前 11 包各 1472 字节，最后一包 192 字节。

UDP 数据中没有包序号、总长度字段或重传机制。上位机应统计数据报数量和总字节数，并在发生丢包时明确报错；不能仅凭绘出了波形就判断数据完整。

5. 板级验证

5.1 断电连接

所有模块插拔和跳线调整均应在断电状态下完成。

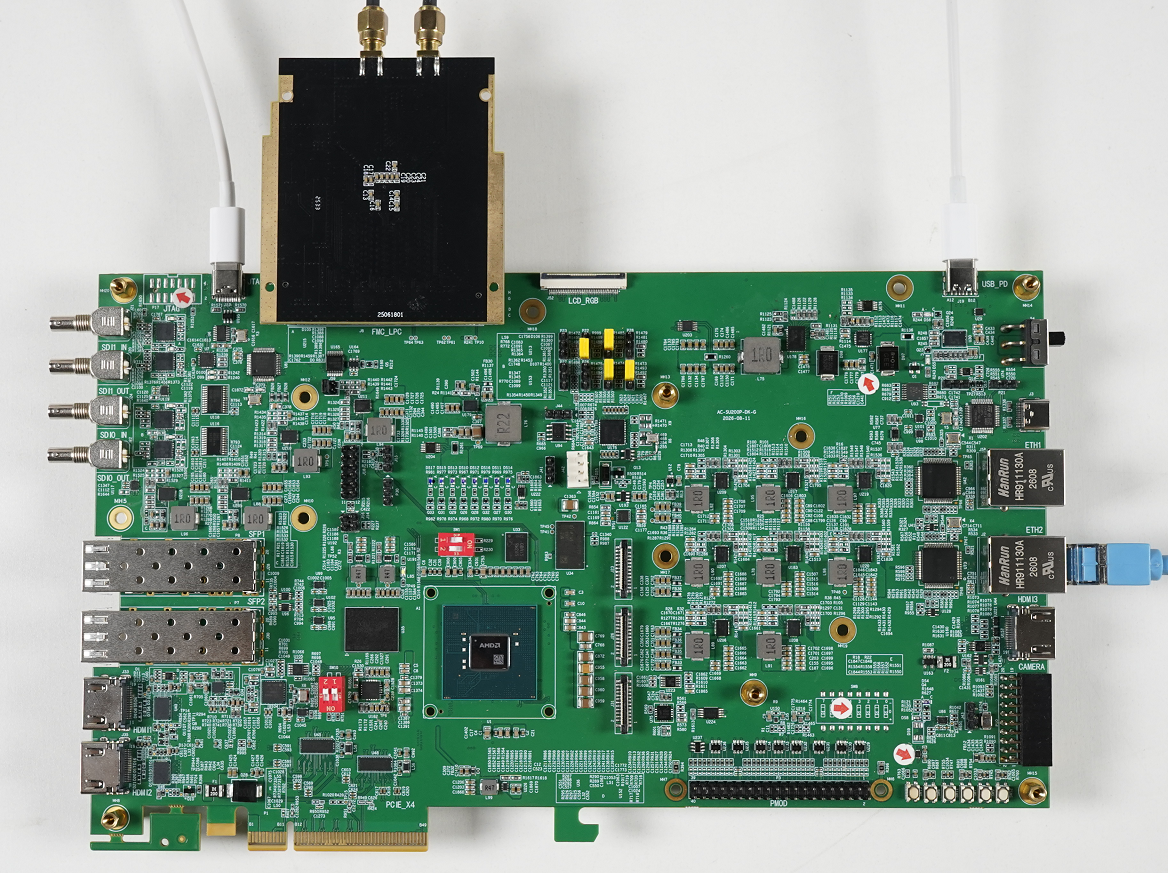

1. 将 ACFL3432 正确插入FMC_LPC 接口；
2. 将FMC VADJ 设置为 1.5 V，并再次核对板卡说明和跳线位置；
3. 将信号发生器接到待测 ADC 通道，起始测试使用幅度较低且不超过模块允许范围的正弦波；
4. 将电脑千兆网口通过网线连接到 SU200P 的 ETH2/J2；
5. 连接 JTAG 下载器和开发板电源，然后上电。

5.2 下载 PDI

1. 打开 acfl3432_udp_ddr4.xpr；
2. 进入 Open Hardware Manager；
3. 选择 Open Target → Auto Connect；
4. 确认识别到 xcsu200p；
5. 选择 Program Device，下载 bit\acfl3432_udp_ddr4.pdi；
6. 如 Vivado 要求指定 probes 文件，可同时选择同目录下的 acfl3432_udp_ddr4.ltx。

默认 DEBUG_LEDS=1 时，4 个调试 LED 的逻辑含义如下：

LED 只能帮助定位复位、链路和命令接收阶段，不能证明 DDR4 数据正确或 ADC 波形正确。

图片待补 2： Vivado Hardware Manager 下载成功界面，以及下载后 4 个调试 LED 的实物状态。

5.3 电脑网络设置

1. 将与 J2 相连的电脑网卡设为 192.168.0.3，掩码设为 255.255.255.0，网关留空；
2. 确认网卡协商速度为 1.0 Gbps；
3. 添加 192.168.0.2 → 00-0A-35-01-FE-C0 静态项；
4. 允许上位机通过 Windows 防火墙收发 UDP；
5. 上位机绑定一个确定的本地 IPv4 和 UDP 端口，然后从同一个 socket 向 192.168.0.2:5000 发送命令并接收返回数据。

仅执行 ping 192.168.0.2 不能验证本工程，因为 FPGA 逻辑未实现 ICMP 回显。

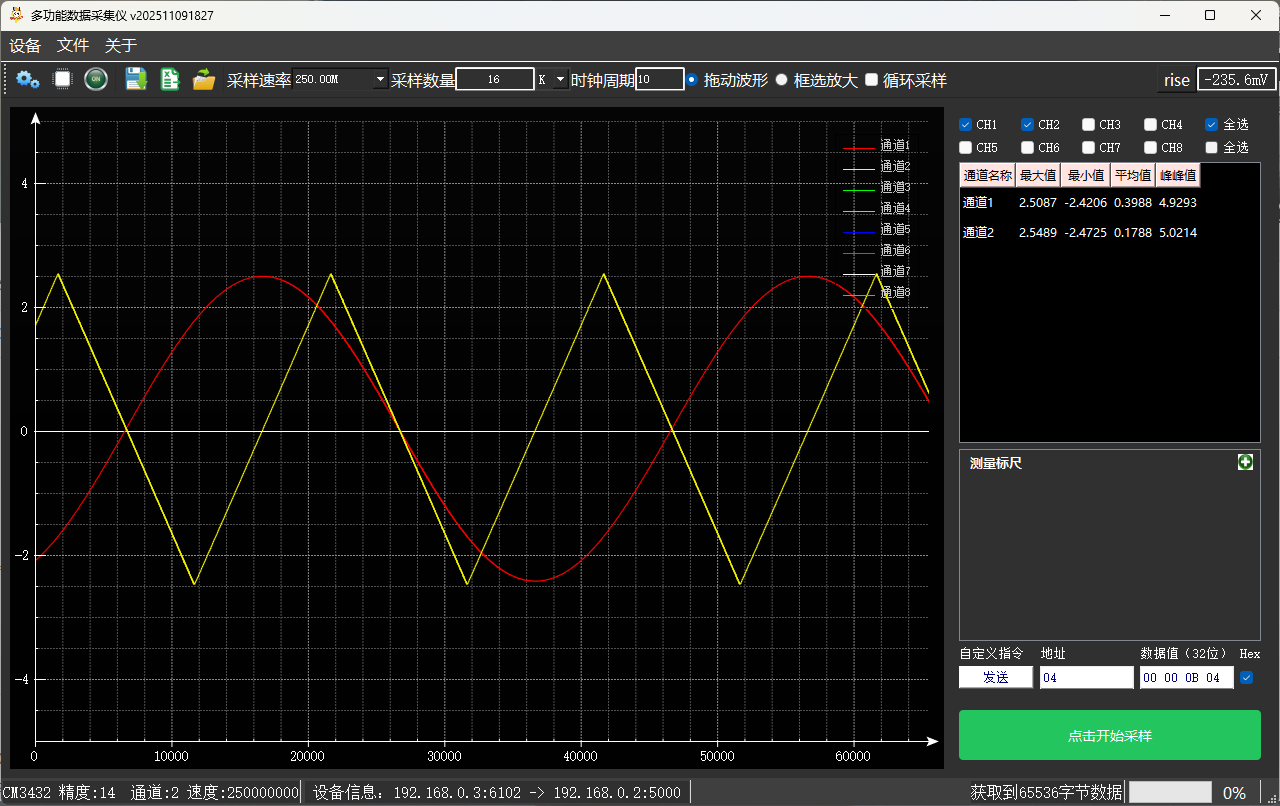

5.4 双通道 25 kHz 正弦波和 50 kHz 三角波测试

按以下参数设置双通道实验：

信号发生器的两路输出应与 ACFL3432 共地。先确认输入幅度没有超过模块允许范围，再发送第 4.3 节的双通道命令。10 MSPS 下每点间隔约 0.1 μs，4096 点覆盖约 409.6 μs。

若 A、B 两路波形相同、通道顺序颠倒、周期数明显不符或总字节数不足，可尝试修改ACFL3432寄存器或检查是否丢包。

6. 常见问题

6.1 LED3 没有进入千兆链路状态

检查网线、电脑网卡是否支持千兆、自动协商是否开启，以及是否连接到 J2/ETH2。工程只按千兆 GMII 工作，百兆链路不能作为本实验的替代测试。

6.2 LED3 正常但 LED4 不置位

检查电脑静态 IP、静态项、目标地址 192.168.0.2:5000 和防火墙。命令必须包含完整的 55 A5 ... F0 帧；FPGA 还会校验以太网 FCS、IPv4 头校验和、分片标志和 UDP 长度。

6.3 LED4 已置位但没有返回采样数据

先使用通道 0 的内部斜坡数据和较小字节数测试返回路径。开始命令要求 DDR4 校准、ADC 时钟锁定、ADC 接收复位释放和 SPI 初始化均处于就绪状态。双通道字节数不是 4 的整数倍、单通道字节数不是偶数或长度超过 1 GiB 时，开始命令会被判为无效。

6.4 收到的数据长度不足

UDP 不重传，且本工程没有为数据包添加序号。检查上位机 socket 接收缓冲、处理速度和每个数据报的长度；从 16 KiB 开始逐步增加，不要直接使用大数据量。实收总字节数不足时，本次采集不能判为通过。

6.5 两路数据相同或波形异常

先检查进入 UDP/DDR4 之前的 sample_a、sample_b 或 rise_data、fall_data。若这些原始信号已经相同，问题位于 ADC 输出模式、FMC 接线、DCO 相位或 FPGA 输入采样位置，不在 UDP 分包或 DDR4 读回。不要通过关闭输入时序检查或添加错误的 false_path 来制造实现通过。

6.6 250 MSPS 实现时序不通过

当前接收结构为 XP5 差分输入缓冲、BUFG 和逻辑区双沿触发器。应以最新实现的 Timing Summary、输入延时模型和板上原始数据为判断依据。若不满足时序，应降低采样时钟或重新设计专用 I/O 采样结构，并重新完成实现和板级测试。

7. 总结

本工程实现了 ACFL3432 命令控制、内部斜坡测试、单/双通道采集、DDR4 缓存和 UDP 回传，发布目录中存在 PDI、BIT 和 LTX 文件。

最终实验结论还需要补齐最新实现时序、SU200P 实物连接、UDP 数据完整性，以及 A 通道 10 kHz 正弦波和 B 通道 20 kHz 三角波的实际采集结果。板级数据齐全后，应删除本说明中的图片占位，并将预期现象与实际测量结果逐项对照。
