SU200P QDMA PCIe 实验说明

配套工程：qdma_1_ex 工程环境：Vivado 2026.1 目标器件：xcsu200p-sbva1024-2-e

1. 实验目的

本实验使用 SU200P 开发板完成以下内容：

1. 了解 Vivado QDMA IP 的主要配置参数；
2. 认识 QDMA 官方例程的组成和工作流程；
3. 理解 PCIe Endpoint、H2C、C2H、AXI-MM 和 AXI-ST 的基本关系；
4. 使用官方 Root Port 模型验证链路训练和 DMA 数据传输；
5. 下载 PDI，并在 Linux 主机中检查 PCIe 枚举、链路状态和 DMA 功能。

2. 工程来源与实验定位

2.1 工程来源

qdma_1_ex 是在 Vivado 中完成 qdma_1 IP 配置后，通过 Open IP Example Design 导出的官方示例工程。Vivado 根据当前 IP 参数生成 PCIe Endpoint 顶层、QDMA 示例应用、AXI 存储结构、仿真 Root Port 模型和示例测试流程。

2.2 实验定位

本实验不要求重新实现 PCIe 协议栈或 QDMA 队列管理逻辑。实验重点是理解影响链路和数据通路的关键 IP 参数，掌握官方例程的仿真方法，并完成开发板与主机之间的 PCIe 和 DMA 验证。

工程目标器件为 xcsu200p-sbva1024-2-e，综合顶层为 xilinx_qdma_pcie_ep，仿真顶层为 board。

3. IP 配置

QDMA IP 的配置需要同时满足三方面要求：PCIe 链路应与 SU200P 的高速通道和参考时钟匹配；设备枚举信息和 BAR 空间应便于上位机识别与访问；用户侧接口应覆盖官方例程需要验证的 AXI-MM 和 AXI-ST 传输。下面按照这三条关系说明主要配置。

3.1 Basic：确定链路和用户接口

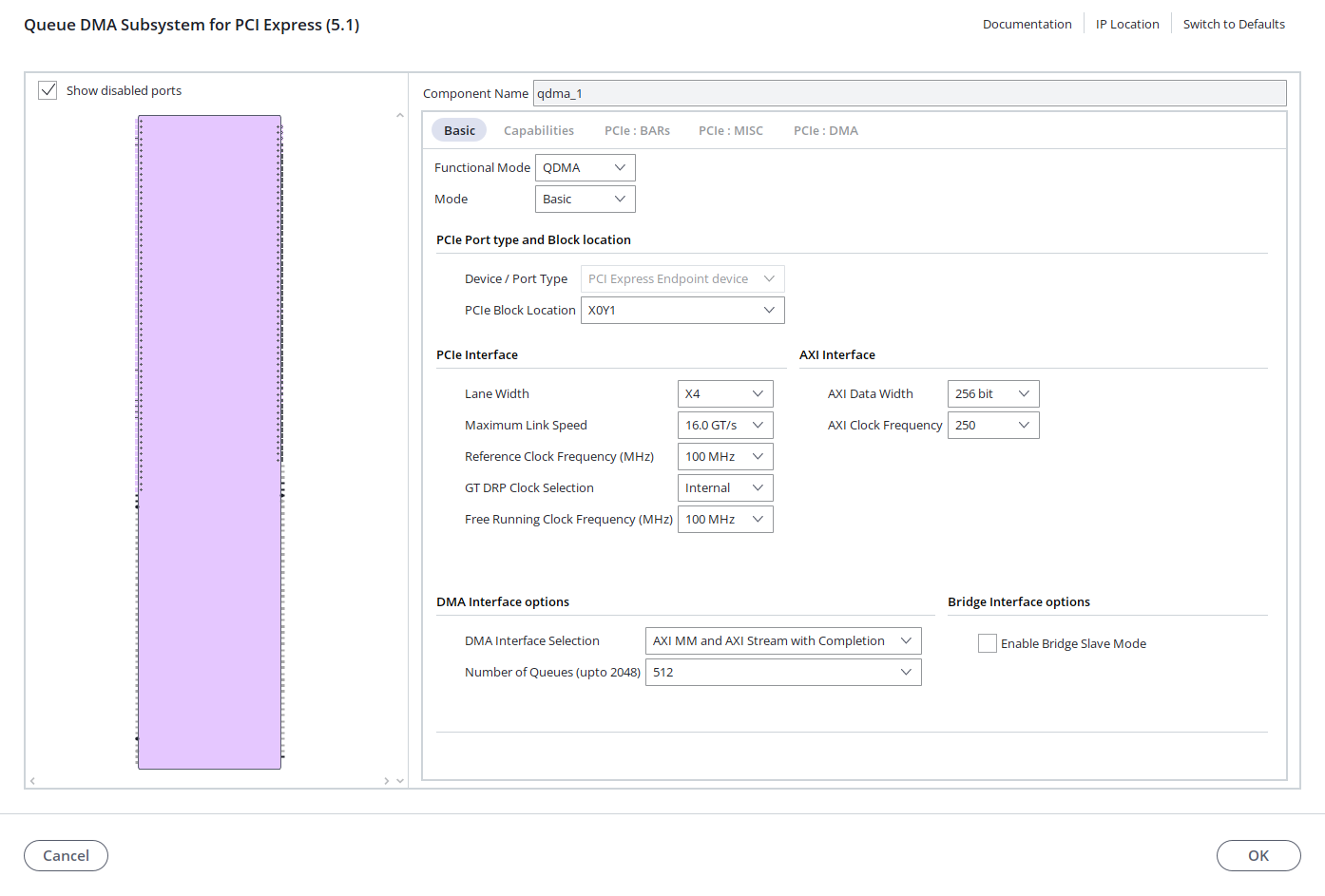

<kbd>QDMA Basic页面配置</kbd>

本工程将 FPGA 配置为 PCIe Endpoint，并选择器件中的 X0Y1 PCIe 硬核。SU200P 从该硬核引出四条 PCIe Lane，因此 IP 的链路宽度设置为 ×4，最高速率设置为 16.0 GT/s，即 PCIe Gen4。参考时钟选择 100 MHz，与 PCIe 插槽送入开发板的差分参考时钟一致。

用户侧同时启用 AXI-MM 和 AXI-ST with Completion，数据宽度为 256 bit，接口时钟为 250 MHz。这样，官方例程既可以用 AXI BRAM 验证存储器映射方式的 H2C/C2H 传输，也可以验证流方式的 H2C、C2H 和 Completion。512 个队列表示 QDMA 可提供的队列资源规模，例程只从中选取指定队列进行测试。

这里的 Gen4 ×4 是 Endpoint 支持的最高能力。实际上电后，链路会与上位机插槽重新协商；最终速度和宽度还会受到插槽能力、通道连接和信号质量影响。板级验证时应查看系统报告的实际链路状态。

Basic 页面中的 X0Y1、×4 和 100 MHz 都有明确的板级依据。工程约束将四组收发信号连接到 GTHE4_CHANNEL_X0Y0～GTHE4_CHANNEL_X0Y3，参考时钟 PCIE_HDMI_RCLK_OUT_C_P/N 接入 FPGA 的 AC6 和 AC5。顶层使用 IBUFDS_GTE4 将该差分时钟送入 QDMA。

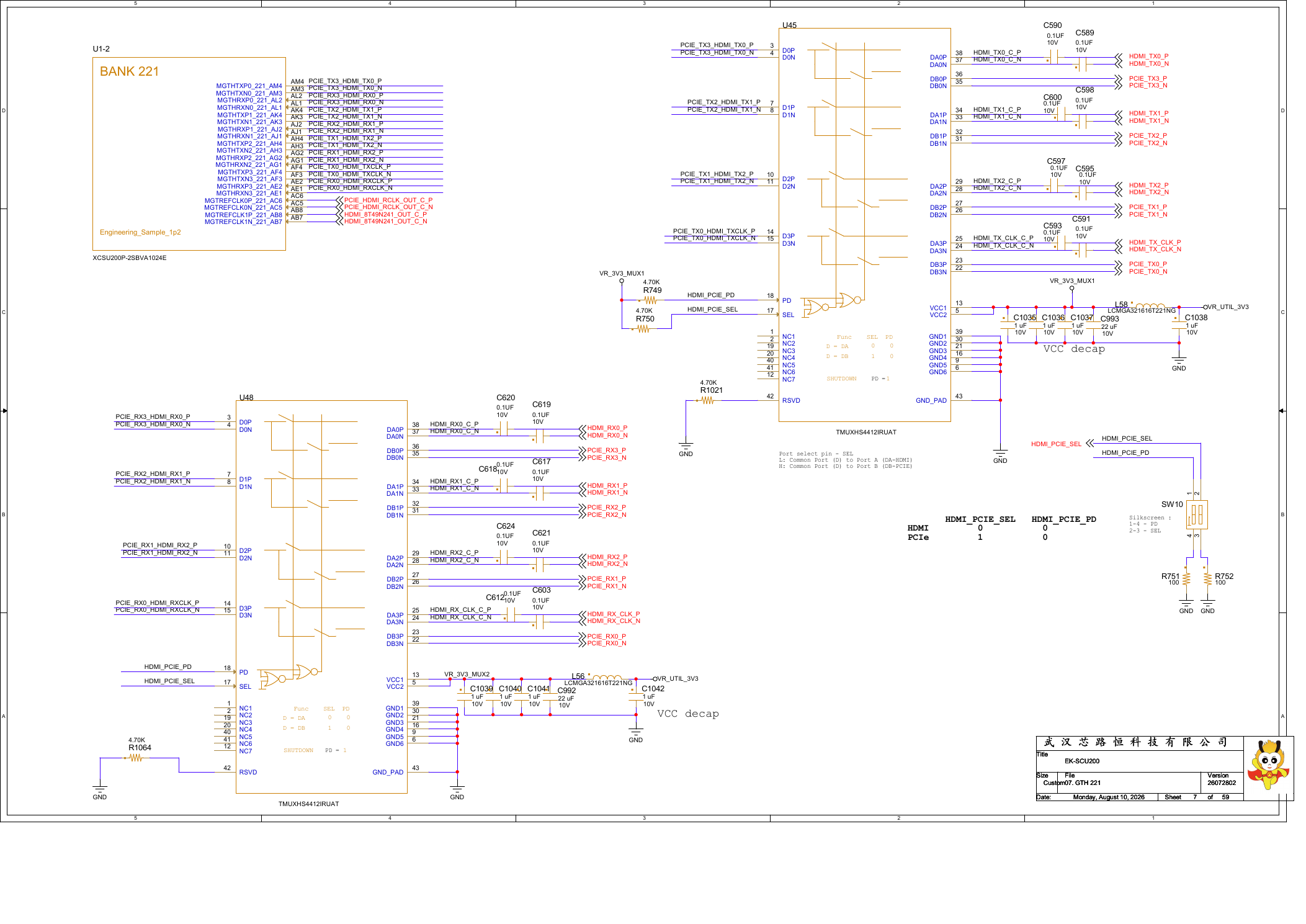

<kbd>Bank 221与PCIe和HDMI高速通道切换电路</kbd>

原理图还显示，Bank 221 的部分高速通道由 U45、U48 在 PCIe 和 HDMI 之间切换。因此，IP 配置正确只是链路建立的一个条件；实验前还要把 SW10 设置为 1-4 闭合、2-3 断开，使高速信号实际接到 PCIe 接口。

3.2 Capabilities：确定主机看到的设备

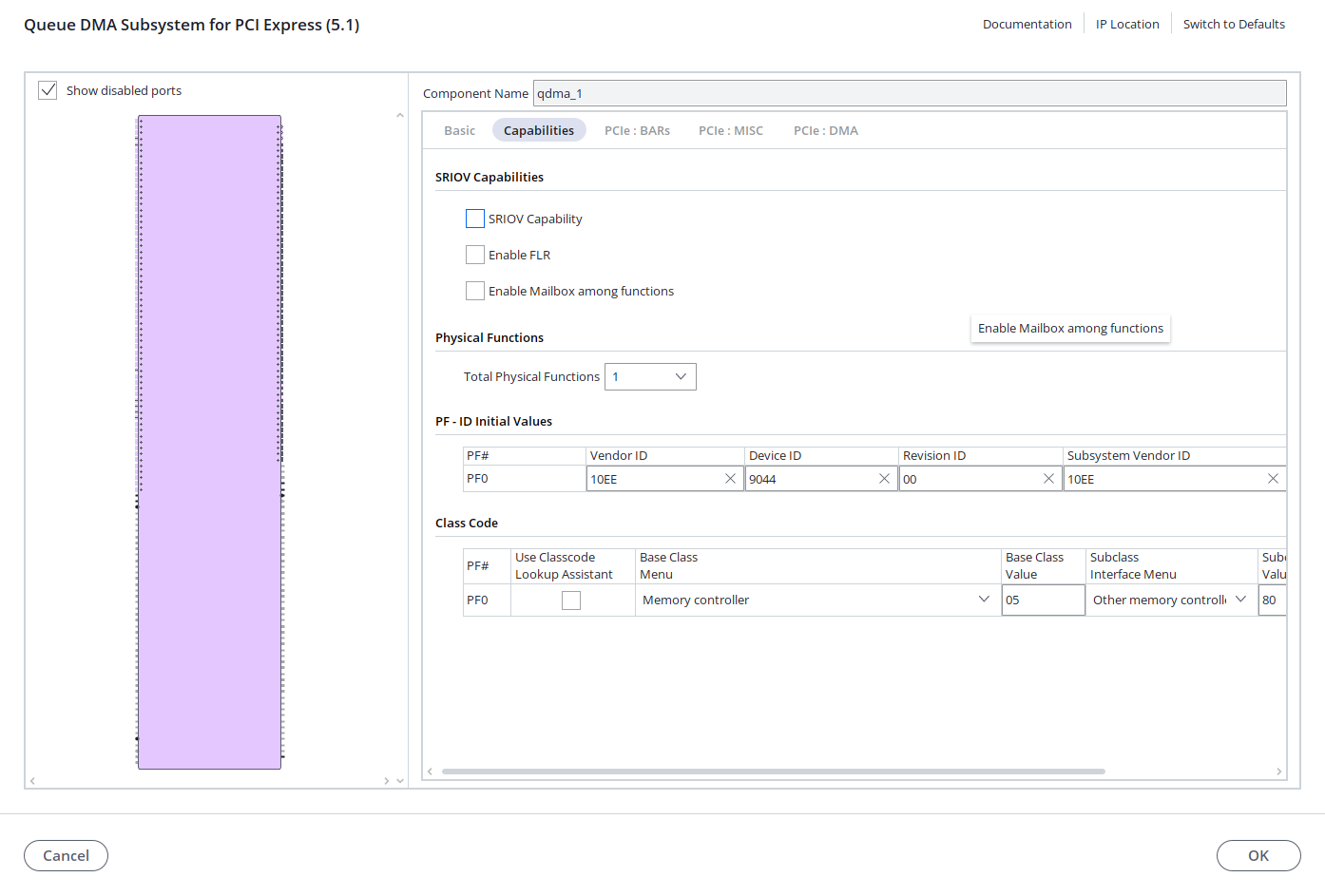

<kbd>QDMA Capabilities页面配置</kbd>

本实验只需要验证一个 QDMA Endpoint，因此仅启用 PF0，不创建虚拟功能。主机枚举该功能时，会从 PCIe 配置空间读取 Vendor ID、Device ID 和 Class Code。工程使用 10EE:9044，Class Code 为 0x058000；这些信息既用于确认设备是否枚举成功，也可能被驱动用于匹配设备。

如果修改 Device ID，设备仍可能正常完成 PCIe 枚举，但原有驱动未必会自动绑定，因此还需要同步检查驱动支持的设备 ID。

3.3 PCIe BARs：建立主机访问窗口

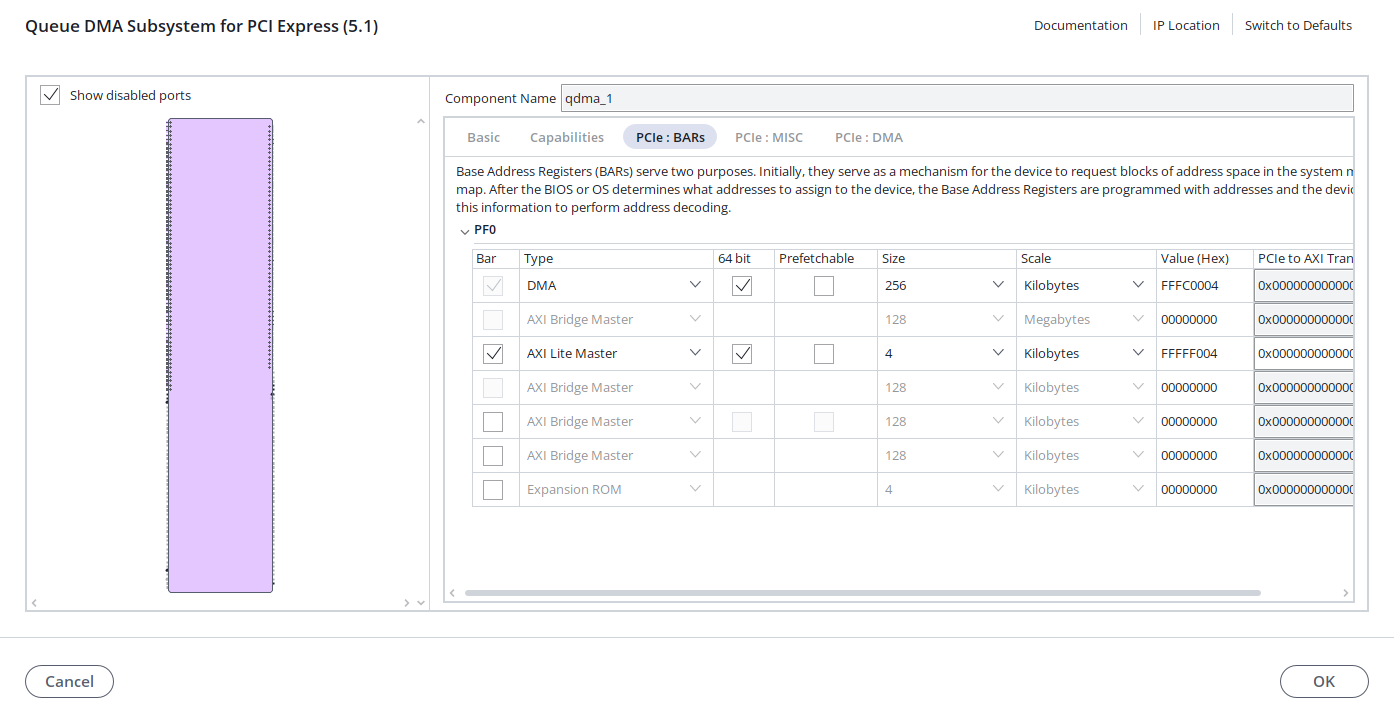

<kbd>QDMA BAR页面配置</kbd>

PCIe 设备不能让主机直接使用 FPGA 内部地址。枚举过程中，设备先通过 BAR 声明所需的地址窗口，主机再为这些窗口分配实际 MMIO 基地址。本工程保留两个窗口：一个访问 QDMA 自身寄存器，另一个访问示例用户逻辑。

64 bit BAR 会连续占用两个 BAR 编号，所以 DMA BAR 使用 BAR0/1，AXI-Lite Master BAR 使用 BAR2/3。这里的 256 KB 和 4 KB 表示主机地址空间中预留的窗口大小，并不表示 FPGA 内部存储容量。系统完成枚举后，可以从 PCIe 设备信息中查看这些窗口最终被分配到的地址。

3.4 PCIe MISC：补充配置访问、时钟和复位

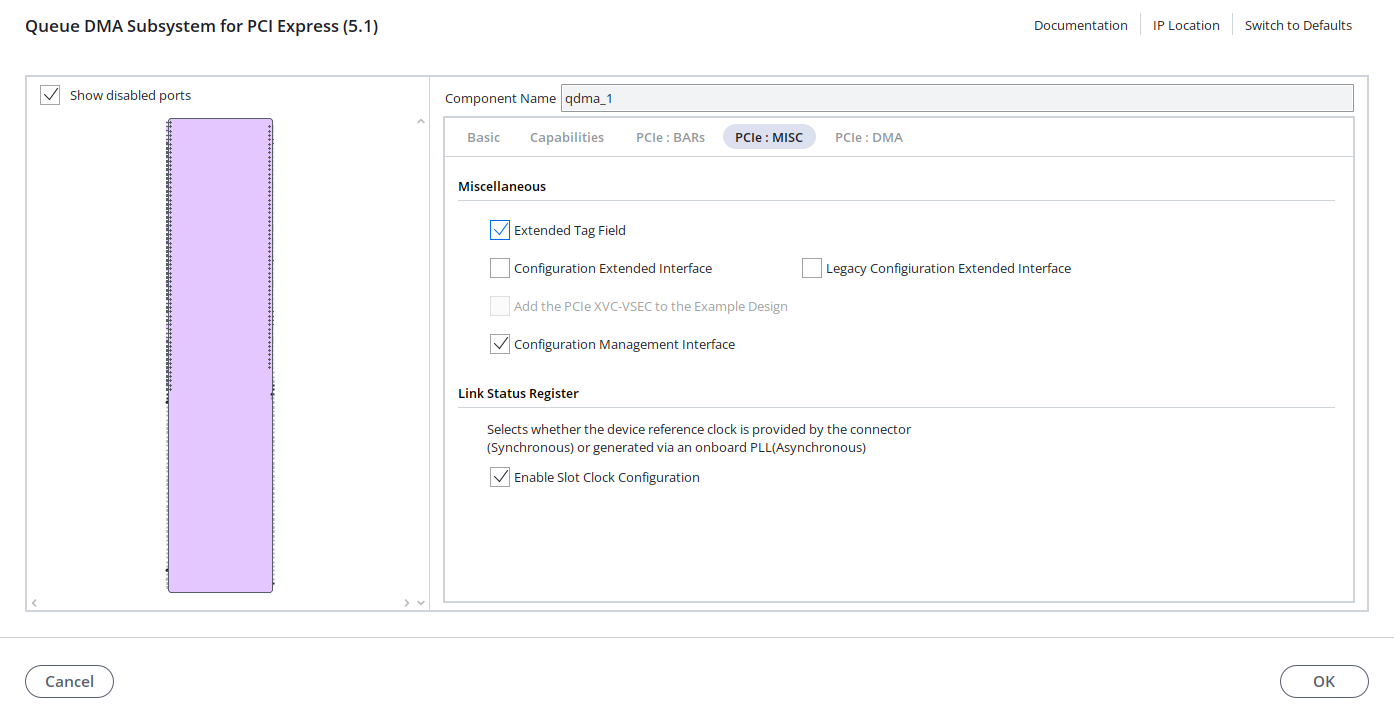

<kbd>QDMA PCIe MISC页面配置</kbd>

例程启用 Configuration Management Interface，使用户逻辑可以读取和管理 PCIe 配置空间。Slot Clock Configuration 也保持启用，用来声明 Endpoint 与主机使用插槽提供的公共参考时钟。这里的 Slot Clock 只描述 PCIe 参考时钟关系，与 250 MHz AXI 用户时钟不是同一个概念。

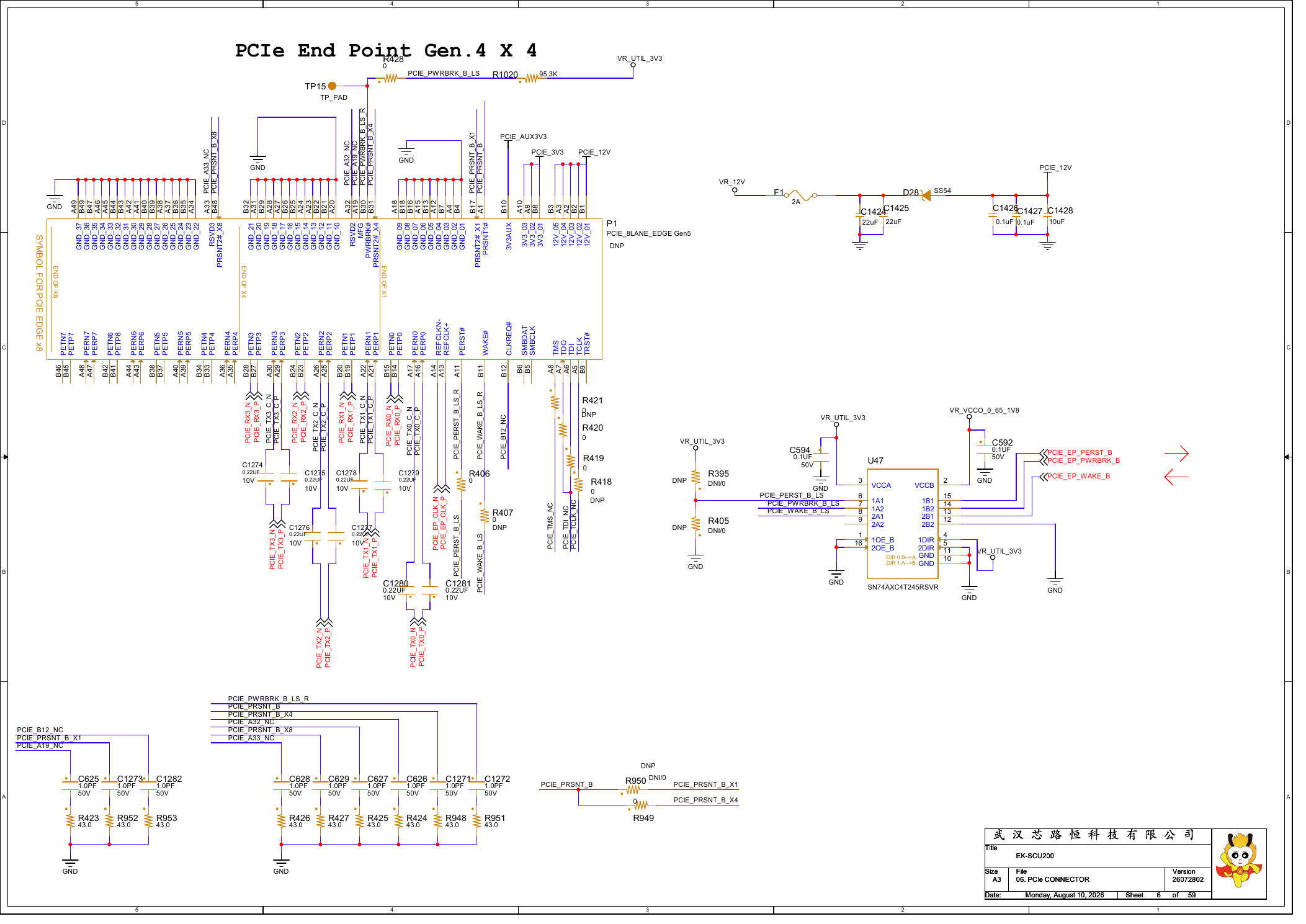

<kbd>PCIe连接器和PERST复位电路</kbd>

主机输出的 PERST# 经板级电平转换形成 PCIE_EP_PERST_B，连接到 FPGA D20，并在顶层作为低有效 sys_rst_n 使用。由此，链路启动需要同时满足三个条件：100 MHz 参考时钟已经到达、SW10 已选择 PCIe 通道、PERST# 已经释放。若链路始终无法进入 Link Up，应优先检查这三项，而不是先调整队列数或 BAR 容量。

3.5 PCIe DMA：采用标准描述符流程

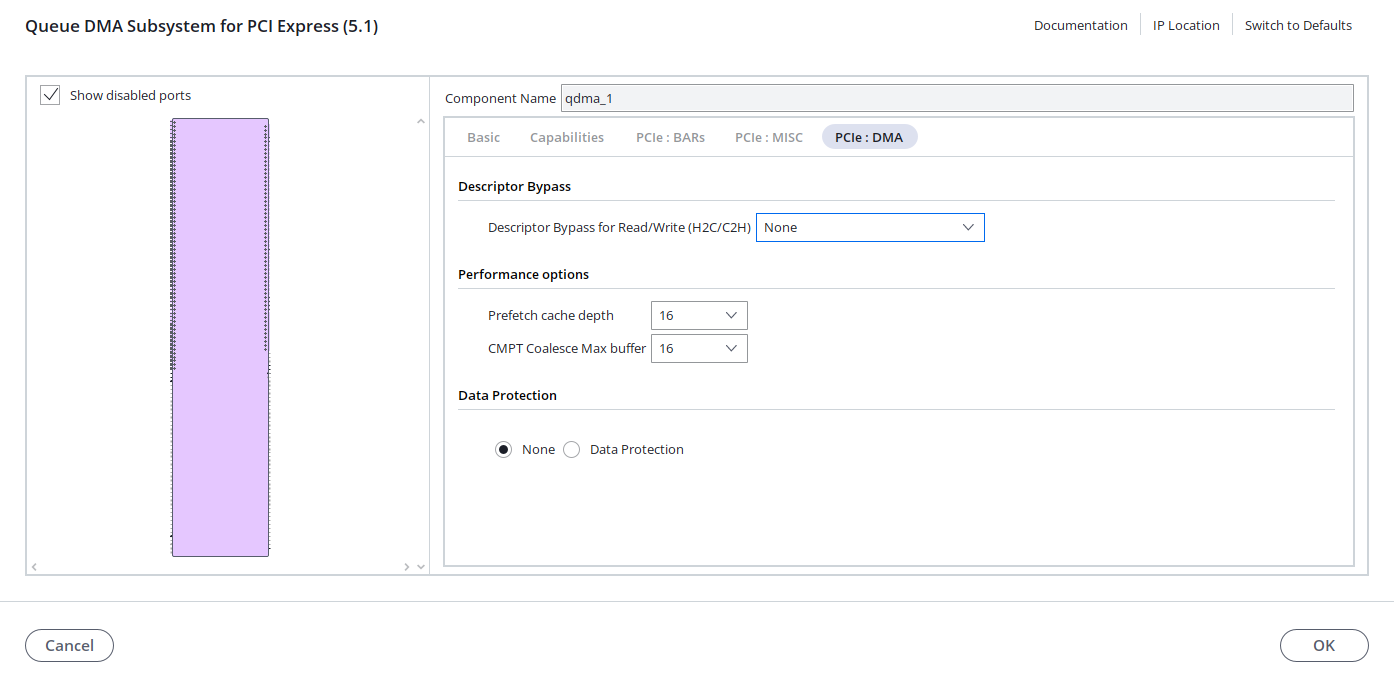

<kbd>QDMA PCIe DMA页面配置</kbd>

本工程没有启用 Descriptor Bypass，而是让 QDMA 内部描述符引擎按照标准队列流程获取和处理描述符。这与官方例程及常规 QDMA 驱动的工作方式一致，用户逻辑不需要另外实现描述符旁路接口。

Prefetch Cache Depth 和 Completion 缓冲保持例程配置，用于减少描述符等待并容纳 C2H 完成信息。PF0 同时启用 MSI-X，中断可用于通知队列完成和异常事件。设备能够被系统枚举，只能说明 PCIe 链路和配置空间基本正常；要确认 DMA 可用，还需要驱动成功初始化队列并完成 H2C/C2H 数据传输。

3.6 配置与官方例程的对应关系

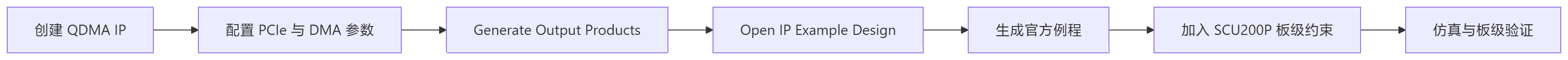

完成配置并执行 Open IP Example Design 后，Vivado 会根据所选接口自动生成外围测试模块。前面的配置决定“QDMA 提供什么能力”，官方例程则把这些能力连接成可仿真、可上板的验证设计。

理解这些对应关系后，下一节可以直接沿着 PCIe、AXI-MM、AXI-ST 和 AXI-Lite 通路分析官方例程，不需要再逐项解释 IP 界面中的其他开关。

4. 官方例程结构与工作原理

第 3 节配置的 QDMA IP 只是核心模块，不能单独完成板级实验。Open IP Example Design 会在其外围加入顶层时钟与复位处理、板级 PCIe 端口、AXI 存储器、流数据测试模块、控制寄存器以及 Root Port 仿真环境。本节说明这些自动生成的模块如何承接前述 IP 参数。

4.1 主要文件

自动生成的例程和 IP 文件不宜直接修改。更改链路速率、接口或队列参数时，应返回 QDMA IP 配置界面并重新生成 Output Products 和 Example Design。

4.2 总体结构

4.3 PCIe 接口与板级通道

100 MHz 差分参考时钟通过 sys_clk_p/sys_clk_n 输入，sys_rst_n 为主机提供的低有效 PCIe 复位信号。

PCIe 与 HDMI 共用一组高速通道选择电路。进行本实验时，SW10 应设置为：1–4 闭合，2–3 断开。调整开关前应关闭开发板和主机电源。

相关原理图已在第 3.1 节和第 3.4 节给出。本节中的端口和约束正是对这些板级连接的 HDL 实现：pci_exp_rx/tx[3:0] 对应四条高速通道，sys_clk_p/n 对应 PCIe 参考时钟，sys_rst_n 对应主机提供的 PERST#。

4.4 QDMA 数据通路

• H2C（Host to Card）：数据从主机内存传向 FPGA；
• C2H（Card to Host）：数据从 FPGA 传回主机内存；
• AXI-MM：QDMA 通过地址读写片上存储器；
• AXI-ST：QDMA 与用户逻辑通过 valid/ready 流接口传输数据。

官方例程使用 AXI BRAM 验证 AXI-MM H2C/C2H，使用 st_h2c、st_c2h 和回环逻辑验证 AXI-ST H2C/C2H。user_control.sv 通过 BAR2 对应的 AXI-Lite 接口提供示例控制和状态寄存器。

5. 仿真验证

5.1 仿真环境

仿真顶层 board.v 同时实例化 QDMA Endpoint 和 PCIe Root Port 模型，不需要连接真实开发板。测试平台先产生参考时钟和复位，再完成链路训练、配置空间访问、BAR 初始化和 DMA 测试。

5.2 运行步骤

1. 打开 qdma_1_ex.xpr；
2. 选择 Run Simulation → Run Behavioral Simulation；
3. 等待 QDMA、Endpoint、Root Port 和测试模块完成编译；
4. XSim 打开后选择 Run All，使测试运行到 $finish；
5. 在波形和日志中检查链路及数据比较结果。

自动生成的仿真脚本默认只运行 1000 ns，该时间通常只能看到复位初期，无法完成 PCIe 链路训练和 DMA 测试。仿真停在 1000 ns 时应继续执行 Run All。

5.3 默认测试内容

未另外指定 TESTNAME 时，测试平台使用 qdma_mm_st_test0 和队列 3，依次执行：

1. AXI-MM H2C；
2. AXI-MM C2H；
3. AXI-ST H2C；
4. AXI-ST C2H。

正常完成时，日志应出现四个阶段的 Completed 信息，并出现 TEST PASSED 或 Test Completed Successfully。

5.4 PCIe 链路训练

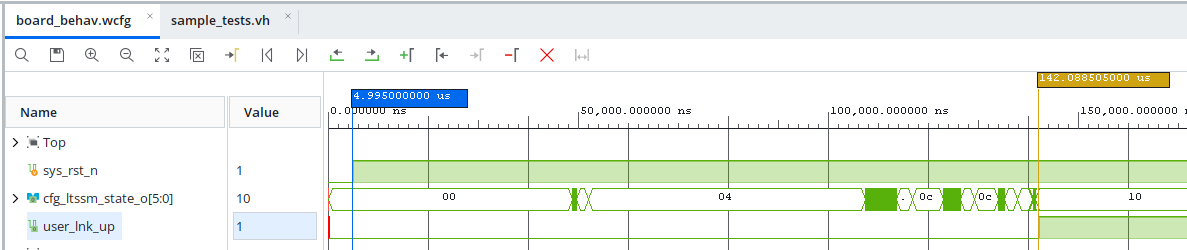

<kbd>PCIe复位释放与链路训练波形</kbd>

sys_rst_n 在约 4.995 µs 解除复位，随后 cfg_ltssm_state 随 PCIe 链路训练过程改变。波形中 user_lnk_up 在约 142.089 µs 拉高，表示 Endpoint 已报告链路建立；测试平台在约 142.468 µs 输出 Transaction Link Is Up。日志随后确认协商速率为 16.0 GT/s、链路宽度为 ×4，链路检查通过。

5.5 AXI-MM 数据传输

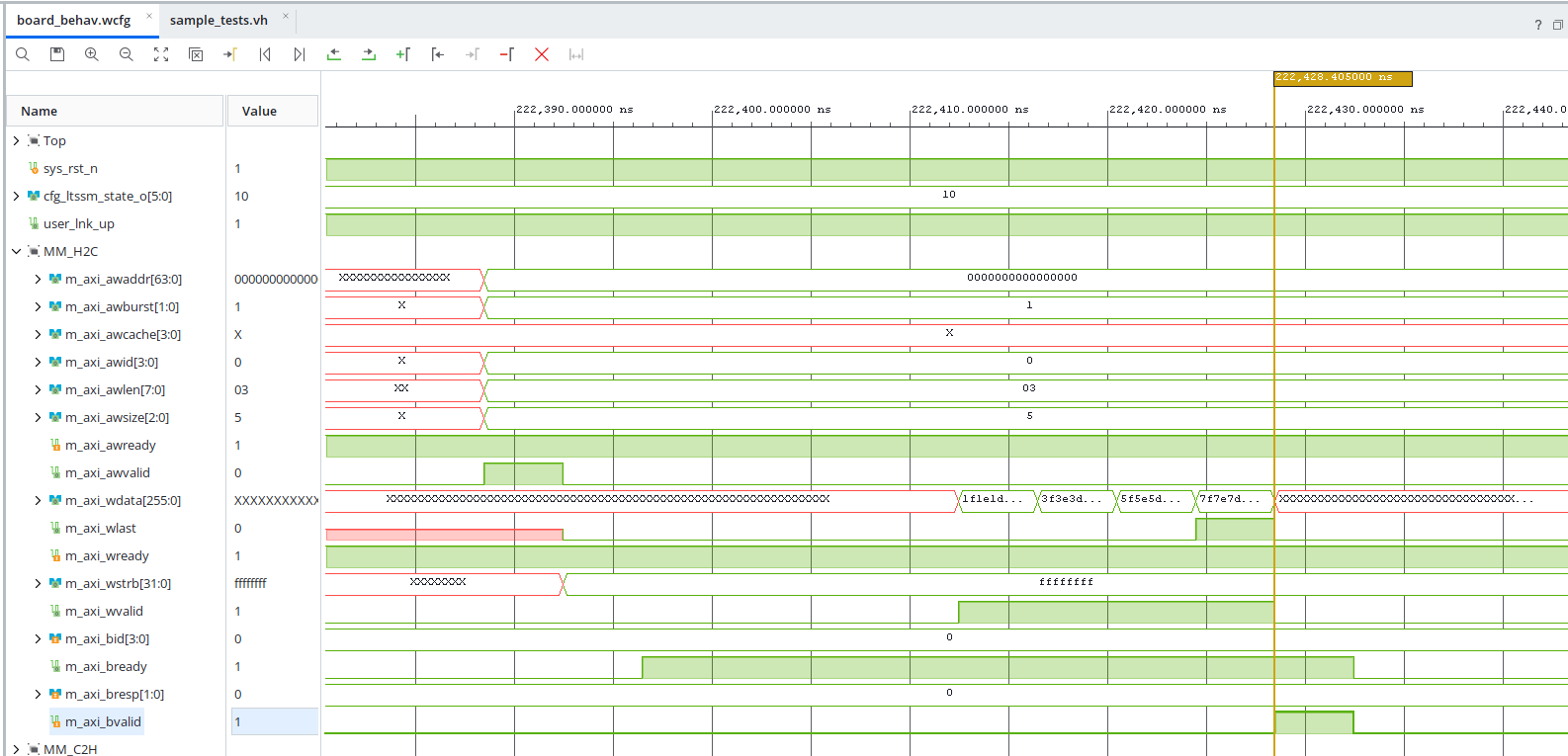

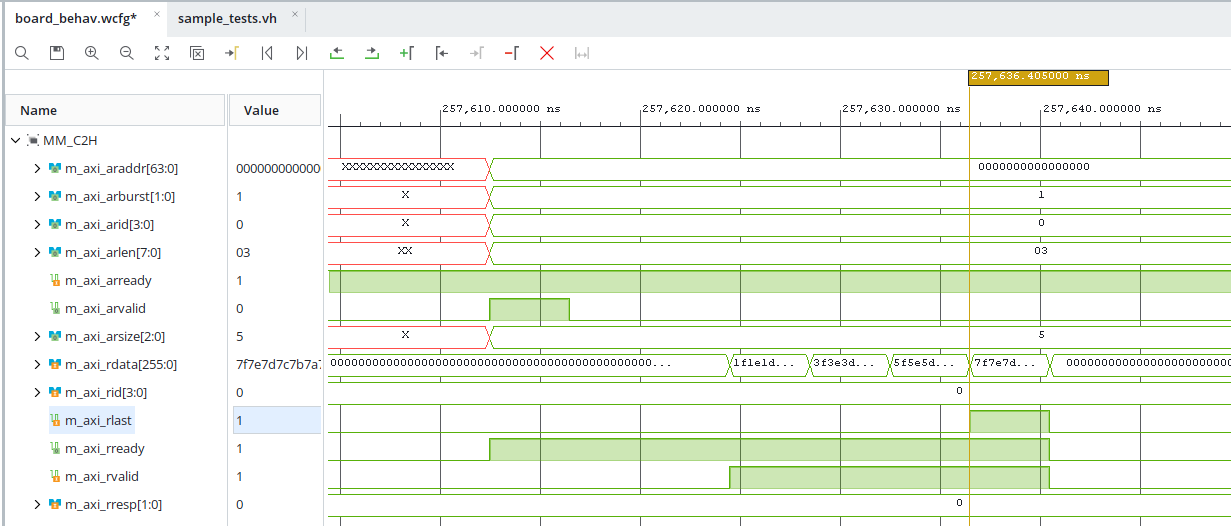

<kbd>AXI-MM H2C和C2H接口波形</kbd>

上半部分为 AXI-MM H2C 写传输。地址通道的 AWVALID/AWREADY、数据通道的 WVALID/WREADY 在同一周期为高时，相应地址或数据拍被接收；WLAST 标记最后一拍，BVALID/BREADY 完成写响应握手。下半部分为 AXI-MM C2H 读传输，ARVALID/ARREADY 完成读地址握手，RVALID/RREADY 完成数据传输，RLAST 标记最后一拍。仿真日志分别在约 222.426 µs 和 258.102 µs 报告 H2C、C2H 测试完成。

5.6 AXI-ST 数据传输与完成通知

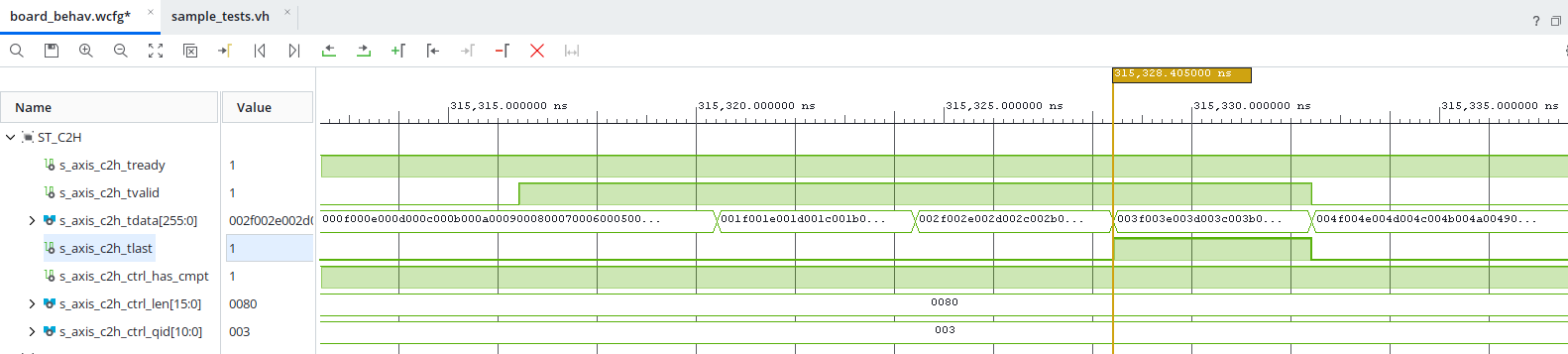

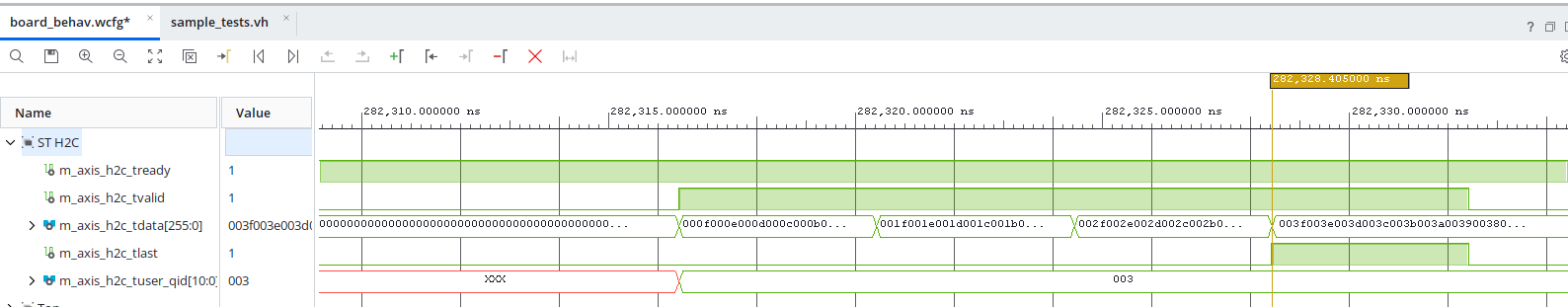

<kbd>AXI-ST H2C和C2H接口波形</kbd>

AXI-ST 接口同样只在 TVALID 与 TREADY 同时为高时完成一拍数据传输，TLAST 指示当前包的末拍。H2C 波形中的 QID 为 3，与测试平台选择的队列一致；C2H 数据发送完成后，Completion 接口通过 CMPT_VALID/CMPT_READY 完成通知握手。日志在约 284.764 µs 和 316.670 µs 分别确认 AXI-ST H2C、C2H 测试通过。

5.7 仿真结论

本次仿真运行至 $finish，结束时间约为 317.298 µs。PCIe 链路速率与宽度检查通过，AXI-MM H2C、AXI-MM C2H、AXI-ST H2C 和 AXI-ST C2H 四项测试均完成，日志出现 TEST PASSED，未出现数据不匹配或测试失败信息。

6. 板级验证

6.1 硬件连接

所有开关调整和 PCIe 插拔均应在主机与开发板断电时进行。

1. 将 SW10 设置为 1–4 闭合、2–3 断开；
2. 将开发板插入支持 PCIe ×4 或更宽的插槽并固定；
3. 连接开发板配套电源；
4. 将 JTAG 下载器连接到板上 P17；
5. 检查连接无误后再上电。

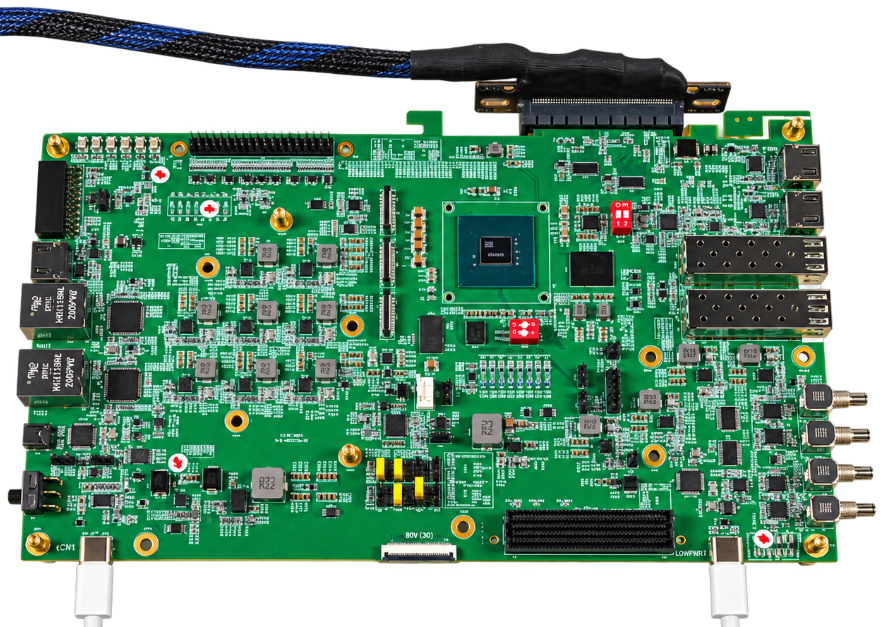

<kbd>SU200P 通过 PCIe 延长线连接主机</kbd>

SU200P 板卡尺寸较大，主机内部空间不足时，可以像图中一样使用 PCIe 延长线连接。延长线应至少完整连接四条 Lane，并具备 PCIe Gen4 所需的信号质量；插头方向、金手指和锁扣位置应在断电状态下确认，不能带电插拔。开发板仍需连接配套电源和 JTAG 下载器，延长线只负责 PCIe 高速通道、参考时钟和复位等插槽信号。

PCIe Gen4 对线缆长度和质量较敏感。如果设备无法枚举、链路只协商到较低速率或压力测试不稳定，应先重新插接并更换更短、质量更好的全通道延长线；条件允许时可将开发板直接插入主板插槽进行对照测试。

6.2 下载已有 PDI

工程已提前生成好可用 PDI，位于工程的 bit 文件夹中。以下路径以 qdma_1_ex 工程根目录为基准：

bit/xilinx_qdma_pcie_ep.pdi

在 Vivado 中进入 Hardware Manager，执行 Open Target → Auto Connect，选择识别出的 FPGA 后执行 Program Device。JTAG 下载属于易失性配置，断电后需要重新下载。

PCIe 设备应在主机枚举前完成 FPGA 配置。若在 Linux 启动后才下载 PDI，可以重启主机，或执行总线重新扫描。

6.3 DMA 功能验证

工程目录不包含主机端 QDMA 驱动。本次验证在 Linux 主机中使用 AMD/Xilinx dma_ip_drivers 提供的驱动与测试程序，测试对象为 qdma01000，即 BDF 地址为 01:00.0 的 QDMA 设备。驱动加载后，测试程序可自动创建、启动、停止并删除 AXI-MM 队列。

6.3.1 数据一致性验证

先生成 4096 字节随机数据，并建立接收文件：

dd if=/dev/urandom of=qdma_input.bin bs=4096 count=1
touch qdma_output.bin

使用测试配置执行一次 AXI-MM H2C 写入和 C2H 读回：

sudo ./bin/dma-xfer -c qdma_mm_test.conf

随后检查两个文件的长度并逐字节比较：

wc -c qdma_input.bin qdma_output.bin
sudo cmp qdma_input.bin qdma_output.bin && echo "PASS：写入和读回完全一致"

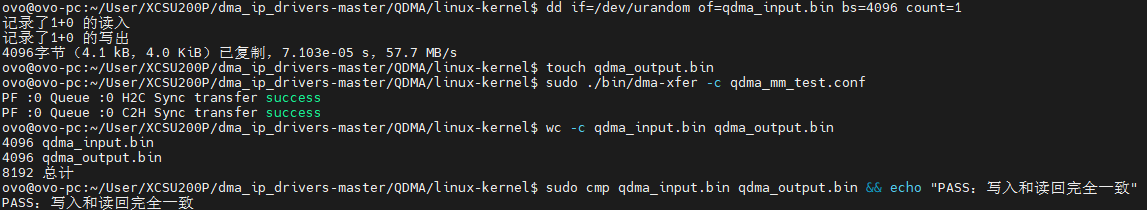

<kbd>QDMA AXI-MM数据写入与读回一致性验证</kbd>

实测中，H2C 和 C2H 同步传输均返回 success，输入文件和输出文件的长度均为 4096 字节，cmp 最终输出“PASS：写入和读回完全一致”。这说明主机数据能够经 QDMA 写入例程中的 AXI-MM 存储空间，并从同一通路正确读回。

6.3.2 吞吐率验证

在驱动源码的 QDMA/linux-kernel 目录下，分别执行 H2C 单向、C2H 单向和双向并发测试：

sudo env PATH="$PWD/bin:/usr/sbin:/usr/bin:/sbin:/bin" \
  ./bin/dma-perf -c qdma_mm_h2c_perf.conf

sudo env PATH="$PWD/bin:/usr/sbin:/usr/bin:/sbin:/bin" \
  ./bin/dma-perf -c qdma_mm_c2h_perf.conf

sudo env PATH="$PWD/bin:/usr/sbin:/usr/bin:/sbin:/bin" \
  ./bin/dma-perf -c qdma_mm_bi_perf.conf

实测结果如下：

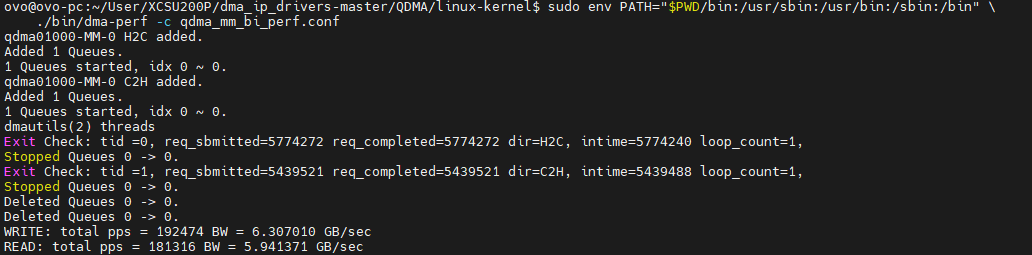

<kbd>QDMA AXI-MM双向并发传输性能</kbd>

双向测试中，H2C 的 req_submitted 与 req_completed 均为 5774272，C2H 两项均为 5439521；两个方向的请求都已完成，日志中没有出现超时或完成错误。双向同时工作时，写入和读取带宽合计约为 12.25 GB/s。单向测试的 H2C 和 C2H 带宽均超过 6.5 GB/s，说明 PCIe、QDMA 队列和 AXI-MM 数据通路能够稳定进行持续传输。

以上结果同时覆盖了短数据正确性和持续传输性能。板级验证成功的判断依据是：设备能够正常枚举，驱动能够管理队列，H2C/C2H 传输无错误，写入数据与读回数据一致，并能够获得稳定带宽。当前综合顶层未将这些状态连接到板载 LED，因此下载后没有对应的 LED 成功现象。

7. 总结与扩展

本实验以 Vivado QDMA IP 官方例程为基础，完成了 PCIe Gen4 ×4 Endpoint 的配置识别、例程结构分析、仿真验证和板级测试。仿真覆盖 AXI-MM 与 AXI-ST 的 H2C/C2H 数据通路；板级测试进一步确认 4096 字节随机数据写入和读回完全一致，AXI-MM 单向带宽超过 6.5 GB/s，双向并发总带宽约为 12.25 GB/s。由此可以确认当前 PDI、PCIe 链路、QDMA 驱动、队列管理和例程数据通路能够协同工作。

后续可以在 AXI-ST 通路中加入实际的数据采集或加速算法，增加板载状态指示、自动化 DMA 测试脚本和吞吐率统计，并进一步比较不同队列数量、传输长度和接口模式下的性能。
