SU200P 双口千兆以太网实验说明

配套工程：SU200P_Ethernet 工程环境：Vivado 2026.1 目标器件：xcsu200p-sbva1024-2-e

1. 实验目的

本实验使用 SU200P 开发板上的两路千兆以太网接口完成以下内容：

1. 通过 GMII 接口驱动两片板载 DP83867 千兆以太网 PHY；
2. 使用 MDIO 对两路 PHY 进行复位、初始化和链路状态检测；
3. 分别为 J2 和 J58 网口实现独立的 IPv4/UDP 数据接收与原端口回显；
4. 使用普通按键 SW6 在 UDP 回显模式和连续测速模式之间切换；
5. 完成 PDI 下载、网卡配置、UDP 回显和千兆链路吞吐验证。

2. 设计概况

本工程采用纯 RTL 实现，以 su200p_dual_gmii.v 为综合顶层。两路网口具有各自的 PHY 初始化模块、接收时钟、UDP 处理模块和收发数据通路，J2 接收到的合法 UDP 报文仍从 J2 返回，J58 接收到的合法报文仍从 J58 返回，两路数据不会相互转发。

工程提供回显和测速两种工作模式。复位完成后默认进入回显模式，主机发送到指定 IP 地址和 UDP 端口的数据会原样返回。按下 SW6 后进入测速模式，FPGA 使用最近一次有效 UDP 报文中学习到的主机 MAC、IP 和 UDP 端口，连续发送固定长度的测速报文。再次按下 SW6，设计返回回显模式。

<samp>工程文件说明</samp>

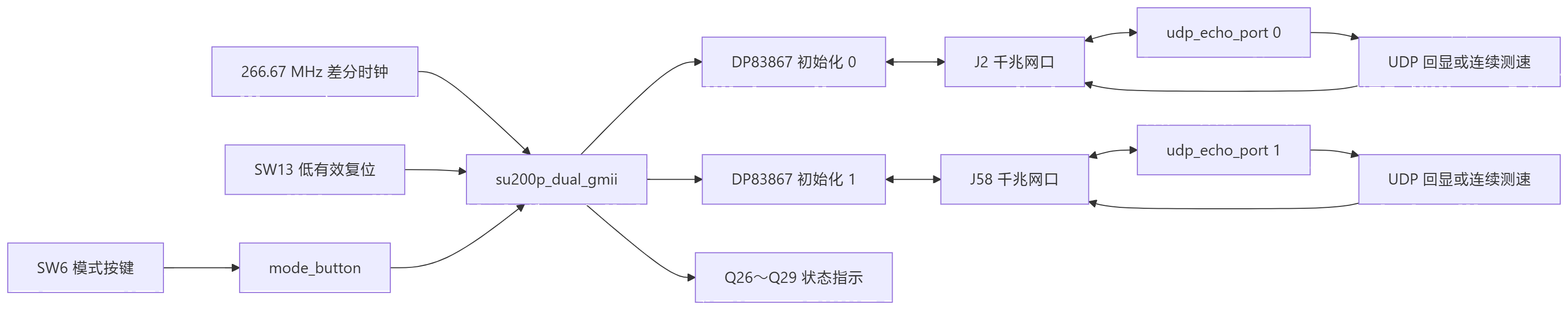

<kbd>双口千兆以太网设计结构</kbd>

3. 设计原理

3.1 板级接口与网络参数

开发板上的 J2 和 J58 分别连接一片 DP83867 千兆以太网 PHY。FPGA 与 PHY 之间使用 8 位 SDR GMII 接口，每个时钟传输 1 Byte 数据；在 125 MHz GMII 时钟下，物理层数据速率为 1 Gbit/s。两组 GMII 位于 FPGA 的 1.8 V I/O Bank 41 和 Bank 42，因此约束中均采用 LVCMOS18，设计没有使用 RGMII 所需的双沿采样转换逻辑。

两路网口使用不同的本地 MAC 和 IP 地址，但监听相同的 UDP 端口：

<samp>双网口网络参数</samp>

该 RTL 只处理满足设计条件的 IPv4/UDP 报文，没有实现 ARP 和 ICMP。因此，主机访问 FPGA 前需要配置静态邻居项；ping 没有响应也不能直接说明以太网设计异常，功能判断应以 UDP 回显或测速结果为准。

<!-- 在此插入开发板双网口及相关 PHY 电路截图 -->

<kbd>J2、J58 与 DP83867 以太网接口电路</kbd>

3.2 PHY 初始化与链路建立

dp83867_gmii_init.v 在系统复位释放后先保持 PHY 复位约 10 ms，再等待约 210 ms，使 PHY 的时钟和内部模拟电路稳定。随后，状态机通过约 995 kHz 的 MDC 时钟访问 PHY 地址 1，并依次完成以下配置：

1. 写寄存器 4，关闭 10 Mbit/s 和 100 Mbit/s 能力通告；
2. 写寄存器 9，只通告 1000BASE-T 全双工能力；
3. 写基本控制寄存器 0，重新启动自动协商；
4. 写 LED 控制寄存器 24，将 PHY 指示灯设置为发送和接收活动指示；
5. 循环读取状态寄存器 17，判断链路是否协商为 1000 Mbit/s 全双工。

自动协商仍用于确定千兆链路的主从关系，但模块只在检测到千兆全双工状态时置位 link_1000。因此，连接的电脑网卡、交换机或 USB 网卡必须支持并启用千兆以太网；如果对端只能工作在百兆，FPGA 端的数据通路将保持复位。

两路 PHY 使用独立的 MDC/MDIO 接口，各自完成初始化和状态轮询。任一路掉线只会复位本端口的数据通路，不会中断另一路已经建立的连接。

3.3 时钟与复位

板载 266.67 MHz 差分时钟由 IBUFDS 和 BUFG 转换为系统时钟，用于按键消抖、PHY 复位和 MDIO 管理。SW13 连接管脚 F23，按下时产生低有效全局复位。

以太网数据处理不直接使用系统时钟。每片 PHY 都向 FPGA 提供独立的 125 MHz RX_CLK，对应的 udp_echo_port 在本端口接收时钟域内完成接收、缓存和发送，从而避免在两个网口之间传递数据。发送数据在 RX_CLK 上升沿更新，顶层将该时钟反相后作为 GTX_CLK 返回 PHY，使 PHY 在半个周期之后采样发送数据。

全局复位和链路状态先在系统时钟域组合成本端口复位条件，再分别同步释放到两路接收时钟域。这样，即使某一路网线拔出或接收时钟停止，另一路仍可继续工作。

<samp>时钟、复位与模式输入</samp>

3.4 UDP 接收与原端口回显

每个 udp_echo_port 都从 GMII 字节流中识别以太网帧，并检查帧结构、以太网 CRC、目的 MAC、IPv4 类型、IP 首部格式、分片标志、目的 IP、UDP 协议、目的端口、长度关系以及校验和。设计只接收无 IP 选项、无分片且 UDP 载荷不超过 1472 Byte 的 IPv4 报文。

接收模块设置了四个完整报文缓存槽。只有通过全部检查的报文才会被提交到发送队列；队列已满或报文校验失败时，当前帧会被整包丢弃，不会返回残缺数据。

回显模式是复位后的默认模式。模块保存有效请求的源 MAC、源 IP 和源 UDP 端口，发送时将它们作为目的地址，并保持 UDP 载荷内容不变。J2 和 J58 各自保存并处理本端口的请求，因此可以同时服务两个不同网段的主机。

电脑发送：主机 MAC/IP/端口  →  FPGA IP，UDP 5000
FPGA 回显：FPGA MAC/IP，UDP 5000  →  原主机 MAC/IP/端口

发送模块负责生成前导码、以太网首部、IPv4 首部、UDP 首部、载荷、必要的填充、CRC 和帧间隔。顶层将帧间隔设置为 12 个 GMII 时钟周期，符合千兆以太网最小帧间隔要求。

3.5 测速模式

mode_button.v 对 SW6 进行双触发同步和约 20 ms 消抖。一次有效按下只切换一次模式，持续按住不会反复切换。speed_mode=0 表示回显模式，speed_mode=1 表示测速模式。

进入测速模式前，主机必须先向 FPGA 发送至少一个有效 UDP 报文。接收模块利用该报文学习主机的 MAC、IP 和 UDP 源端口；如果尚未学习到主机信息，即使按下 SW6，FPGA 也不会盲目发送测速数据。工程配套的 UdpSpeedTest.exe 会每秒发送一次 speed-host 注册报文，因此可以自动完成这一过程。

进入测速模式后，每一路已经学习到主机信息的网口都会连续发送 1472 Byte UDP 载荷。载荷前 16 Byte 用于识别和统计，后续内容采用固定规律，便于主机检查数据完整性。

<samp>测速载荷格式</samp>

模式只在发送模块空闲时切换。进入测速前先发送完已经进入队列的回显报文，退出测速时也会等待当前帧完整结束，因此不会因为按键切换产生半帧数据。

在理想情况下，单口 1472 Byte UDP 有效载荷速率约为：

<p align="center"><strong>R ≈ 1472 ÷ (1526 + 12) × 1000 Mbit/s ≈ 957 Mbit/s</strong></p>

其中 1526 Byte 包括前导码、以太网帧、IPv4/UDP 首部、载荷和 CRC，12 Byte 为帧间隔。电脑端显示值还会受到网卡、驱动、操作系统调度和接收缓冲区影响，因此板级实测值通常低于理论值。

3.6 状态指示

顶层使用四个板载 LED 显示链路、模式和发包状态。原理图中 Q26～Q29 为 LED 驱动器件，FPGA 输出高电平时对应 LED 点亮。

<samp>状态LED</samp>

led[3] 由两路已发送报文计数器的最低位组合产生。低频回显时可以看到状态翻转；连续测速时翻转速度远高于人眼分辨能力，可能表现为稳定亮度，不应把它当作精确的速率指示。

4. 板级验证

4.1 硬件准备与连接

准备 SU200P 开发板、配套电源、JTAG 下载器、支持千兆以太网的电脑网卡和网线。建议先单独验证一个网口；如果要同时验证 J2 和 J58，电脑需要两块独立网卡，并分别配置到两个网段。

1. 在断电状态下连接 JTAG 下载器；
2. 将网线连接到 J2 或 J58；
3. 网线另一端连接电脑千兆网卡；
4. 确认连接设备支持 1000BASE-T；
5. 连接开发板电源并上电。

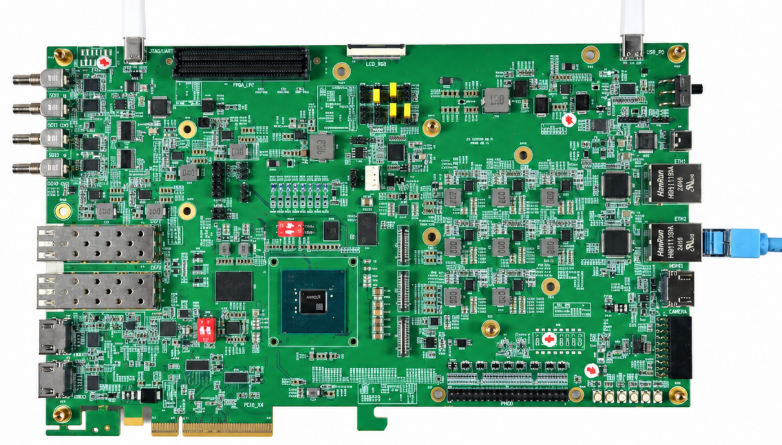

<kbd>双口千兆以太网实验连接</kbd>

4.2 配置电脑网卡

验证 J2 时，将对应电脑网卡设置为静态地址 192.168.0.3、子网掩码 255.255.255.0；验证 J58 时设置为 192.168.1.3、子网掩码 255.255.255.0。本实验为本地直连，不需要填写默认网关和 DNS。

由于 FPGA 没有实现 ARP，还需要以管理员身份打开命令提示符，为目标 IP 添加静态邻居项。先用以下命令查看网卡名称：

netsh interface ipv4 show interfaces

假设测试网卡名称为“以太网”，J2 和 J58 分别使用以下命令。实际操作时只需添加当前测试端口对应的一项，并按电脑上的名称替换“以太网”。

netsh interface ipv4 add neighbors "以太网" 192.168.0.2 02-00-00-00-00-02
netsh interface ipv4 add neighbors "以太网" 192.168.1.2 02-00-00-00-00-03

可以用 arp -a 检查目标 IP 是否已经对应到正确的 MAC 地址。更换网卡、切换网段或删除系统网络配置后，需要重新添加相应的静态邻居项。

4.3 下载 PDI

1. 启动 Vivado 2026.1，打开 su200p_dual_gmii.xpr；
2. 进入 Open Hardware Manager；
3. 选择 Open Target → Auto Connect；
4. 确认识别到 xcsu200p；
5. 右键器件，选择 Program Device；
6. 选择 bit/su200p_dual_gmii.pdi；
7. 单击 Program 完成下载。

下载后等待 PHY 复位和自动协商完成。J2 建立千兆链路后 Q26 点亮，J58 建立千兆链路后 Q27 点亮。JTAG 下载为易失性配置，开发板断电后需要重新下载。

4.4 UDP 回显验证

回显功能使用以太网调试软件进行验证。打开软件并选择 UDP 协议，根据被测网口设置本地地址、远端地址和端口：

<samp>UDP回显软件配置</samp>

保持 SW6 对应的模式为回显模式，选择 ASCII 发送和接收显示，在发送区输入一段容易辨认的文本并单击发送。FPGA 接收到合法 UDP 报文后，会交换源、目的地址和端口，并将载荷原样返回。

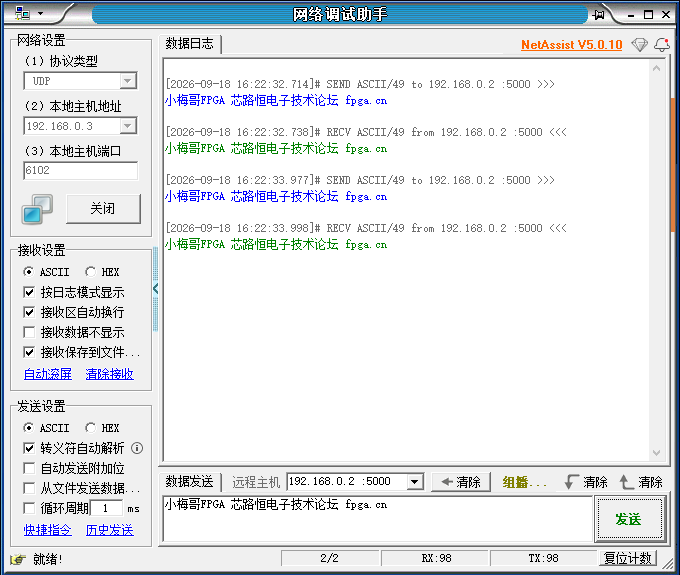

<kbd>J2 网口的 UDP 回显实测结果</kbd>

图中网络调试助手使用本地地址 192.168.0.3 和本地端口 6102，远端设置为 FPGA 的 192.168.0.2:5000。软件先后两次发送相同的 49 Byte ASCII 文本，随后均从 192.168.0.2:5000 收到内容完全一致的 49 Byte 数据；窗口底部的 TX 和 RX 计数均为 98 Byte。

发送长度、接收长度和文本内容均一致，说明 J2 的千兆链路、静态邻居配置、IPv4/UDP 接收校验以及原端口回显均已正常工作。验证期间 Q26 应点亮，Q28 保持熄灭。测试 J58 时只需换用表中的第二组 IP 地址，正常情况下 Q27 点亮，发送数据同样会从 J58 返回。

4.5 连续测速验证

连续测速使用工程提供的 software/host/UdpSpeedTest.exe。运行程序后选择被测网口：输入 1 测试 J2，输入 2 测试 J58。程序会绑定对应的电脑地址和 UDP 6102 端口，并每秒向 FPGA 的 UDP 5000 端口发送注册报文，使 FPGA 学习测速数据的目标 MAC、IP 和 UDP 端口。

保持程序运行，等待注册报文发出后，按下并松开 SW6。按键消抖完成后，Q28 点亮，FPGA 进入连续测速模式。程序每秒打印一次接收结果，主要字段含义如下：

<samp>测速程序输出</samp>

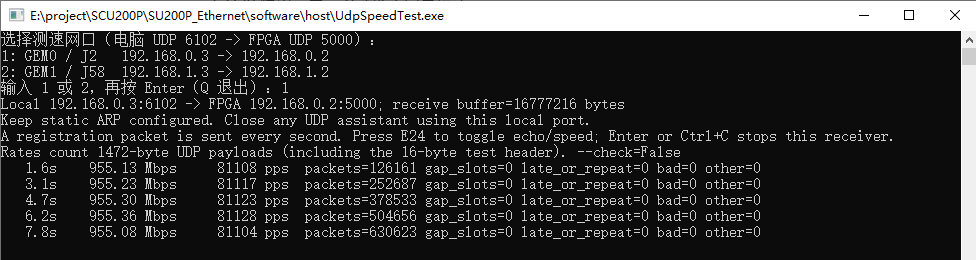

<kbd>J2 网口的 UDP 连续测速实测结果</kbd>

图中选择 1 对 J2 / GEM0 进行测试，本地端点为 192.168.0.3:6102，FPGA 端点为 192.168.0.2:5000。进入测速模式后，有效载荷速率稳定在 955.08～955.30 Mbit/s，接收速率约为 81104～81128 packet/s；运行到 7.8 s 时，累计收到 630623 个测速报文。

整个截图范围内 gap_slots=0、late_or_repeat=0、bad=0，说明接收端没有发现序号跳跃、迟到或重复报文，也没有发现载荷格式错误。实测速率接近约 957 Mbit/s 的理论 UDP 有效载荷上限，表明 J2 的连续发送和电脑端接收均处于正常状态。图中的 other=0 是因为截图时设计已经处于测速模式，注册报文用于更新目标信息，不会作为回显数据返回。

Q29 在连续发包期间快速翻转，肉眼可能看到稳定亮度。再次按下并松开 SW6 后，设计会发送完当前帧再退出测速，Q28 熄灭；测速报文计数停止，而每秒注册报文重新被回显，other 继续增加。

双口同时验证时，应分别使用两块网卡运行 Start_Port0.cmd 和 Start_Port1.cmd。两个窗口应各自统计本端口的测速数据，拔掉其中一根网线只影响对应端口，另一端口仍能继续接收。

4.6 常见问题

<samp>常见问题与处理方法</samp>

5. 总结与扩展

本实验使用纯 RTL 在 SU200P 上实现了两路相互独立的千兆以太网数据通路。设计通过 MDIO 初始化两片 DP83867，只在千兆全双工链路建立后释放端口逻辑；每路 udp_echo_port 对接收报文进行完整性和地址检查，并在四槽缓存的基础上完成原端口 UDP 回显。SW6 可以在回显和连续测速之间切换，配套主机程序负责注册目标、接收 1472 Byte 测速载荷并统计吞吐与序号连续性。

板级验证时，应特别注意两路网口使用不同网段、设计不响应 ARP 和 ICMP，以及对端必须支持千兆以太网。完成静态地址和静态邻居配置后，可以先用以太网调试软件检查 UDP 载荷能否原样返回，再用 UdpSpeedTest.exe 检查连续测速。J2 实测回显数据内容与长度一致，测速有效载荷速率约为 955 Mbit/s，且未发现序号或载荷错误。

后续可以在现有设计上增加 ARP、ICMP 和 DHCP，使主机不再依赖静态邻居表；也可以加入跨时钟统计、ILA 在线观测、可配置 IP/端口寄存器，或扩展为多端口 UDP 数据采集与转发系统。
